优博林AK360×2新型钻机

发布日期:2020-11-18 16:03浏览次数:

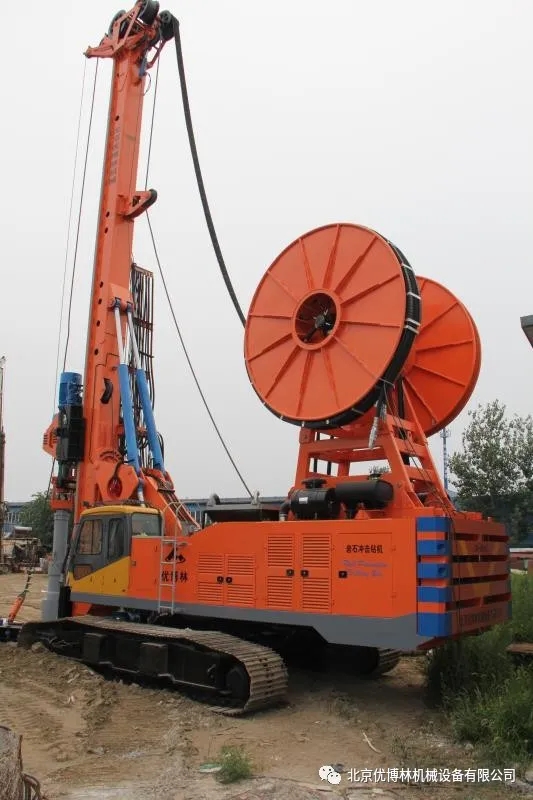

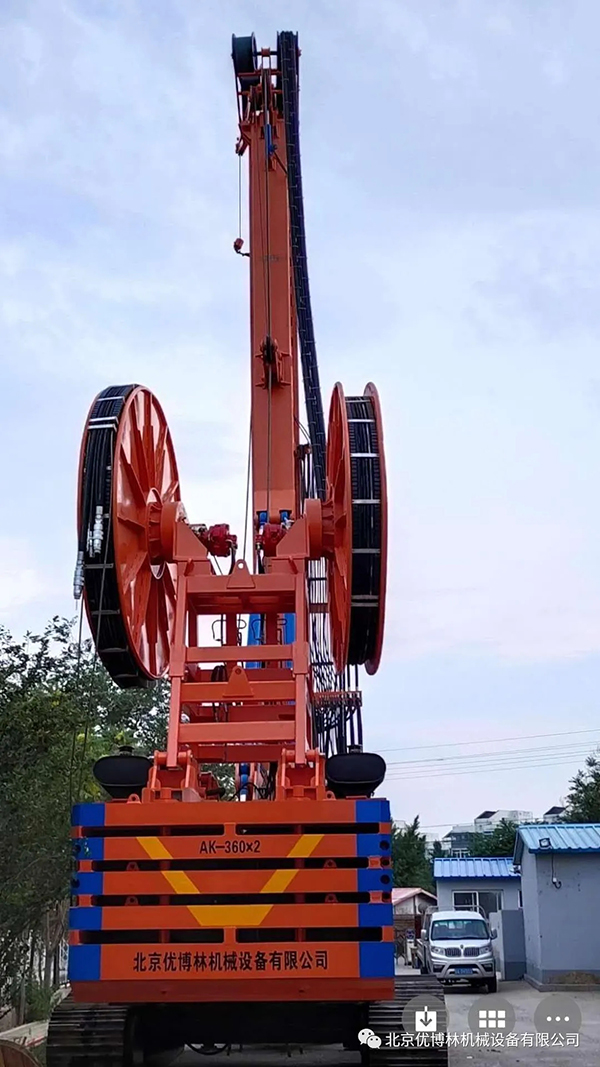

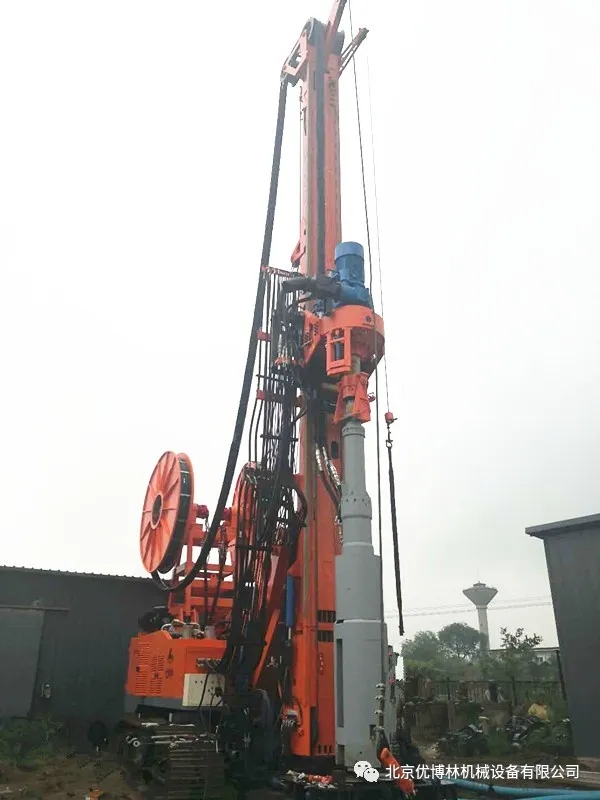

优博林AK360×2新型钻机(图1)优博林AK360×2新型钻机(图2)优博林AK360×2新型钻机(图3)

研发背景

在桩工行业里,有很多施工困难都在等着工程技术人员想新的办法来解决,其中就包括打桩入岩石,特别是硬岩;在小口径钻探领域里,气动潜孔锤钻进施工对岩石地层来说他的效率是最高的,是金刚石、复合片、牙轮钻等等施工效率的5~10倍。气动潜孔锤的工作原理是高频率冲击破碎岩石,被破碎后的钻渣随释放出来的压缩气体排出孔外,冲击器驱动钻头继续工作。在这个过程中需要满足下面三个要求才能顺利钻进施工。

一、钻头压强必须足够,才能达到破碎岩石的效果;

二、风速必须足够,才能携带钻渣排出孔外;

三、钻孔孔壁必须完整,不能有不稳定地层,钻孔最终才能成孔;因为气动潜孔锤的工作介质是气,没有护壁功能,所以气动潜孔锤与组合式气动潜孔锤运用到桩基工程上来有他一定的局限。

在大直径桩孔冲击钻进时要驱动大型的冲击器,气压和气量都要求非常大,排渣所需要的气量与风速更是大的惊人,特别是桩孔深度超过30m,桩径超过800mm的钻孔,施工难度是非常大的。

旋挖匹配截齿钻头或牙轮钻头,目前是桩工行业里通用的入岩技术,但相对大直径的桩孔来说,要满足破碎岩的压强和扭矩这些技术参数,是一件困难的事情,施工效率低下、施工过程中对设备损坏大、施工成本高,这是现在打桩入岩的真实状态;从国外引进的双轮铣设备在中风化和强度较低的岩石地层成槽施工时,性能优越,但在40MPa以上硬岩里施工困难程度还是极高的,他同样是要解决大压强、大扭矩、高成本的问题。所以市场急需一款新的设备,新的施工工艺来完成这项艰巨的任务。

产品性能特点

我公司研发的AK360×2这款设备是由两台360千瓦的发动机驱动两套液压系统支配设备的各项执行功能;首先他具备一台大型旋挖钻机和双轮铣的所有功能,因为他有循环通道,装上气动潜孔锤接上空压机,这台设备还是一台优秀的气动潜孔锤钻机;但这台设备设计的主功能是组合液压潜孔锤冲击入岩,他不仅能打圆形的工程桩还能打矩形的连续墙方槽。泥浆护壁采用正循环、反循环或气举反循环排渣,从理论上来说他对孔径和深度远没有气动潜孔锤那么敏感,在桩工行业里是对气动潜孔锤的一种补充,在国内外桩工行业里还没有听说过有这种工艺的使用,希望优博林公司开发的这款液压组合潜孔锤钻机,能为岩土工程行业的施工人员提供一种新的思路与选择。

技术创新点

为了实现液压组合潜孔这项新技术的有效运用,我们完成了成套技术的开发。

一、液压组合冲击锤钻机(发明专利号0740085.7)这台钻机的技术特点在于:他是以一个大容量液压油箱为承重构件中心,把整个钻架组建在一起。双发动机、双液压系统、双液压油管管库总成。大扭矩动力头具备侧移功能,使主卷扬在孔口能任意操作。钻机主臂下带有可大开合的夹持器,为装卸钻具提供方便。

二、液压组合潜孔锤钻头(发明专利号IL2015.1.0070655.0),这是整套技术的最核心部分,钻头整体由液压锤护桶、液压油分配室、液压锤冲击部分组成;随钻孔直径的大小不等,组合在固定板上的冲击锤单元可增可减。冲击锤单元由单个液压冲击锤、冲击钻头、密闭冲击打击室和可更换冲击导向套构成。创意精巧,坚固耐用。


优博林AK360×2新型钻机(图4)

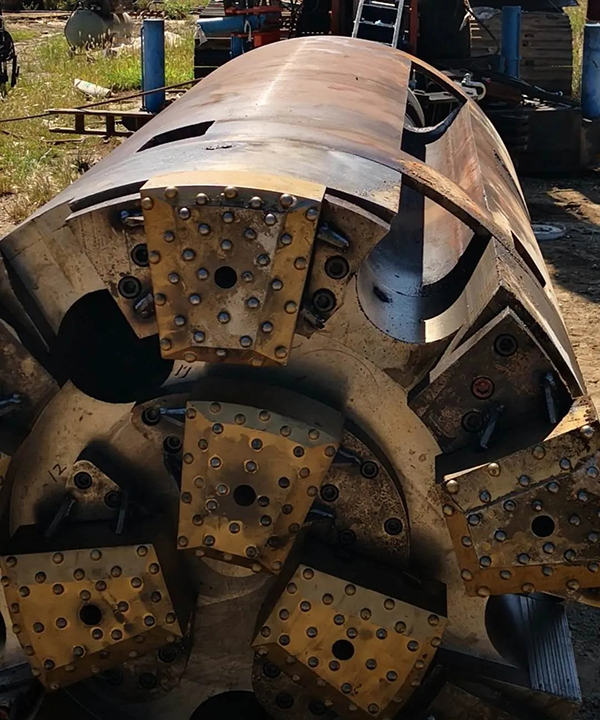

 液压组合潜孔锤钻头





三、为满足液压油管在钻孔内不与钻具发生缠绕,我们在开发的多项的可用技术里经过多次筛选,最终确定采用了一种内旋转外制动钻具,为液压潜孔锤能连续旋转工作起到了决定性的作用。

优博林AK360×2新型钻机(图5)

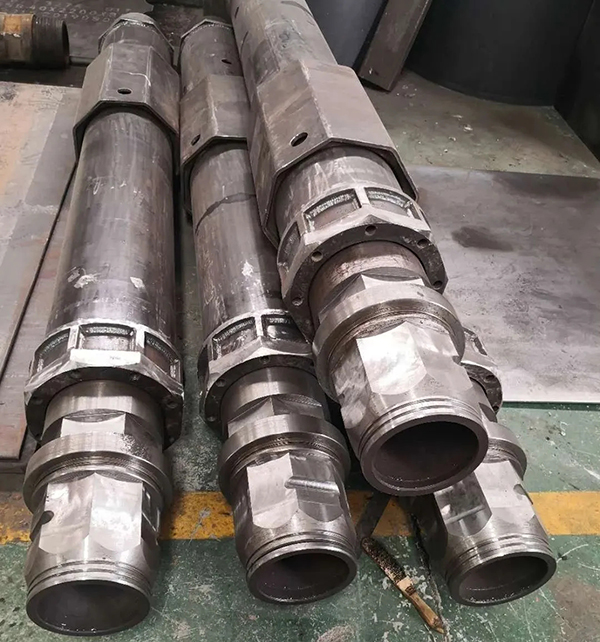

 内旋转外制动双壁钻杆



四、为实现连续墙方槽的入岩施工,我们开发了一款能左右相对循环移动的矩形组合液动潜孔锤。

五、还有一些必要辅助技术的开发,就不一一详细描述了,例如便携免拆卸提引器、矩形冲击钻头等等。



基本参数

项目

单位

参数

钻机型号

AK360×2

发动机功率

kw

360+360

钻孔深度

m

100

动力头扭矩

t/m

20

动力旋转速度

r/min

15

动力头提升/加压力

t

50

主卷扬提升力

t

30 (双绳60)

破碎岩石硬度

MPa

15120

冲击频率

次/min

8001100

单锤冲击功

J

900

钻孔直径

mm

φ800~φ2000

矩形槽

mm

2500×1000(可调)

整机重量

t

105



应用范围

本台设备主要应用在桩基工程施工当中。最大的优势是液压潜孔锤入岩,施工桩径在φ800mm~φ2000mm范围,钻孔深度可达到100m,也可运用到中硬岩的连续墙施工当中。本台设备采用我公司新设计的矩形左右移动钻架,可以用液动潜孔锤冲击成槽,也可以装上市场上现有的双轮铣进行双轮铣成槽施工。

市场应用前景

AK360×2这台钻机的市场前景应用广泛,因为他只比普通旋挖钻机增加了一台发动机、一套液压系统和一套随时可拆卸的卷管机构,就可以让这么大型的设备完成与多种钻进工艺和多种钻具相匹配使用,实现最优秀的钻进效果。他可以完成各种地层的圆形桩基施工,还能完成各种地层的矩形槽施工。优博林公司开发这款设备的期望是:只要您是一家岩土施工公司就应该有一台AK360×2型钻机。随着这款设备在市场的逐渐使用,将来会有几款大小不同型号的钻机来迎接市场的选择。
