| 动力源 POWER | 柴油发动机 Diesel Engine | |
康明斯发动机 |
power rating at 1800rpm |
kW |
160 | | 液压系统 | Hydraulic system |
|
| |
工作压力 |
operational pressure |
bar |
220～250 | |
液压泵流量 |
hydraulic pump |
|
| |
流量1 |
Q1 |
L/min |
200 | |
流量2 |
Q2 |
L/min |
200 | |
流量3 |
Q3 |
L/min |
30 | |
液压油箱容积 |
hydr.oil tank capacity(Max) |
L |
650 | | 钻机桅杆 | Drill mast type |
| YW-001 | |
总长度 |
total length |
m |
7.2 | |
工作行程 |
free working length |
m |
3.5 | |
给进力(最大) |
feed force(Max) |
kN |
50 | |
起拔力(最大) |
pull back force(Max) |
kN |
100 | |
给进速度(最大) |
feed rate(Max) |
m/min |
70 | |
起拔速度(最大) |
retraction rate(Max) |
m/min |
55 | | 顶驱式动力头 | Hydraulic drifter |
| YBL-160 | |
冲击频率(最大) |
impact rate(Max) |
次/分 |
1000 | |
冲击功(最大) |
impact energy(Max) |
J |
935 | |
转速 r/min |
低速 low speed gears |
高速 high speed gears | |
35 |
65 |
120 |
50 |
100 |
200 | |
扭矩 kNm |
18 |
9 |
9 |
10 |
5 |
5 | | 履带底盘 | Crawler base |
|
| |
行驶速度 |
crawler speed |
km/h |
4.2 | |
接地比压 |
ground pressure |
N/c㎡ |

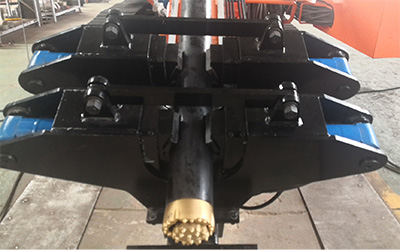

7.1 | | 夹持器 | Clamp |
|
| |
钻具夹持范围 |
clamping Dia.(Max) |
(mm) |
Φ50～Φ280 | | 钻机外型尺寸 | Transport Dimensions |
|
| |
长×宽×高 |
(L×W×H) |
m |
7.65×2.25×2.5 | | 钻机质量 | weight | t | ≈15.2 |
|
