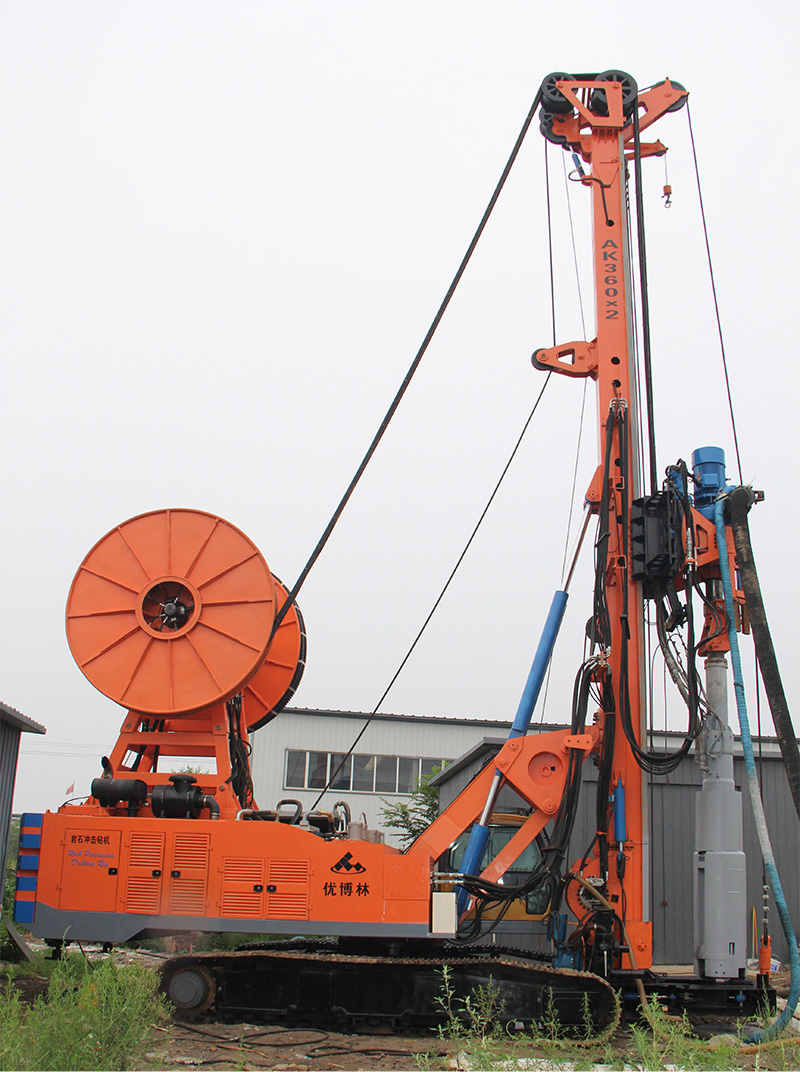

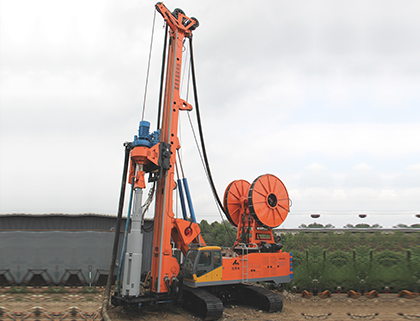

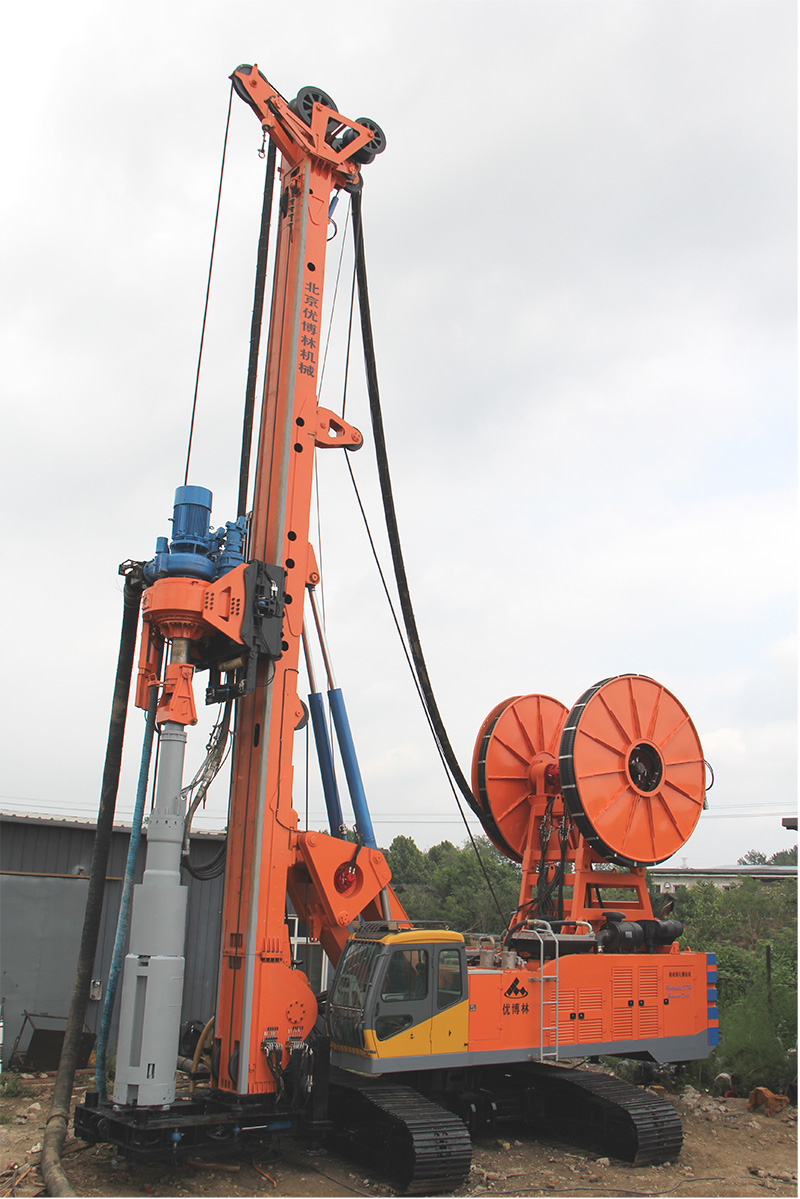

液动潜孔锤钻机(AK360×2)
- AK360X2设计的主功能是组合液压潜孔锤冲击入岩，他不仅能施工圆形的工程桩还能施工矩形的连续墙方槽。这款设备是由两台发动机驱动两套液压系统，支配各项执行机构。...
AK360×2设计的主功能是组合液压潜孔锤冲击入岩，他不仅能施工圆形的工程桩还能施工矩形的连续墙方槽。这款设备是由两台发动机驱动两套液压系统，支配各项执行机构。
特点1: 双发动机、双液压系统、双液压油管管库总成。大扭矩动力头具备侧移功能，使主卷扬在孔口能自由操作。

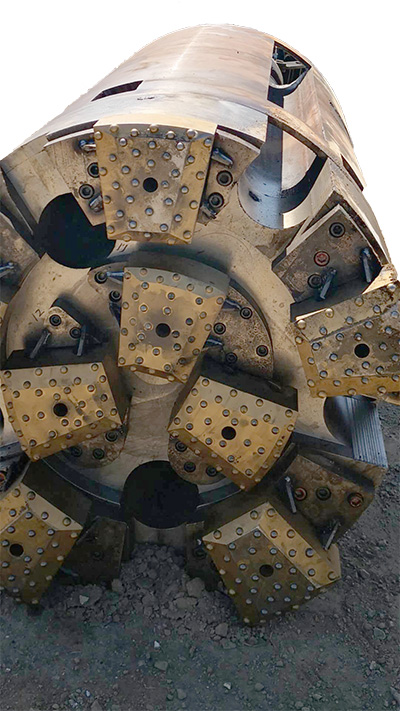

特点2: 液压组合潜孔锤钻头，钻头整体由液压锤护桶、液压油分配室、液压锤冲击部分组成；随钻孔直径的大小不等，组合在固定板上的冲击锤单元可增可减；冲击锤单元由单个液压冲击锤、冲击钻头、密闭冲击打击室和可更换冲击导向套构成。创意精巧，坚固耐用。
特点3：采用内旋转外制动钻具，满足液压油管在钻孔内不与钻具发生缠绕，为液压潜孔锤能连续旋转工作起到了决定性的作用。

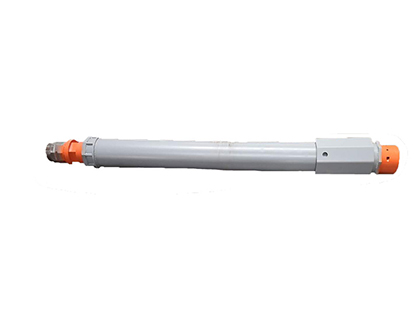

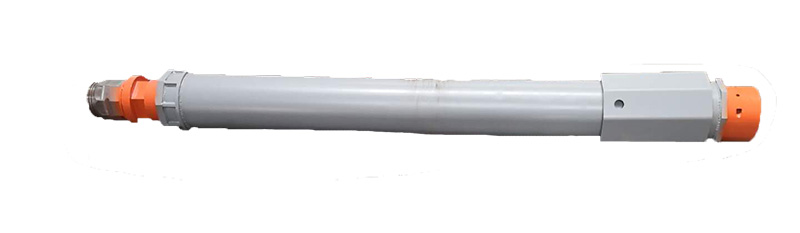

内旋转外制动双壁钻杆
特点4：钻机主臂下带有可开合的夹持器，为装卸钻具提供方便。
特点5：泥浆护壁采用正循环、反循环或气举反循环排渣。
特点6：同时具备大型旋挖钻机和双轮铣的功能。
特点7: 装上气动潜孔锤，他还是一台优秀的气动潜孔锤钻机。
AK360×2技术参数
| 动力源 POWER | 柴油发动机 Diesel Engine | |
康明斯发动机 |
power rating at 1900rpm |
kW |
354+354 | | 液压系统 | Hydraulic system | |
工作压力 |
opration pressure |
bar |
200～300 | |
液压泵流量 |
hydraulic pump |
|
| |
流量1 |
Q1 |
L/min |
360+360 | |
流量2 |
Q2 |
L/min |
360+360 | |
流量3 |
Q3 |
L/min |
127 | |
流量4 |
Q4 |
L/min |
81 | |
流量5 |
Q5 |
L/min |
50 | |
液压油箱容积 |
hydr.oil tank capacity(Max) |
L |
3450 | | 钻机桅杆 | Drill mast type |
| YX-01 | |
总长度 |
total length |
m |
16.3 | |
工作行程 |
free working length |
m |
12.5 | |
给进力(最大) |
feed force(Max) |
kN |
400 | |
起拔力(最大) |
pull back force(Max) |
kN |
500 | |
给进速度(最大) |
feed rate(Max) |
m/min |
35 | |
起拔速度(最大) |
retraction rate(Max) |
m/min |
40 | | 动力头 | Power Head | |
转速 |
Rotational speed |
r/min |
0～25 | |
扭矩 |
Torque |
kNm |
280 | | 主卷扬 | Primary winding |
|
| |
卷扬力（最大） |
Lifting force(Max) |
kN |
300 | |
卷扬速度（最大） |
Hoisting speed(Max) |
m/min |
15 | | 副卷扬 | Deputy winding | |
卷扬力（最大） |
Lifting force(Max) |
kN |
30 | |
卷扬速度（最大） |
Hoisting speed(Max) |
m/min |
70 | | 回转平台 | Slewing platform | |
回转角度 |
Rotation Angle | ° |
360 | |
回转速度 |
Rotary speed |
r/min |
3 | | 履带底盘 | Crawler base | |
行驶速度 |
Crawler speed |
km/h |
2 | |
接地比压 |
ground pressure |
N/c㎡ |
14.8 | |
爬坡度（最大） |
Gradeability |
mm |
20 | |
履带伸缩宽度 |
Caterpillar telescopic width |
mm |
3000～4300 | | 夹持器 | Clamp | |
钻具通过范围 |
clamping Dia.(Max) |
(mm) |
Φ800～Φ2000 | | 钻机外型尺寸 | Transport Dimensions | |
长×宽×高 |
(L×W×H) |
m |
17.5×3×3.45 | | 钻机质量 | weight | t | ≈105 |
|
