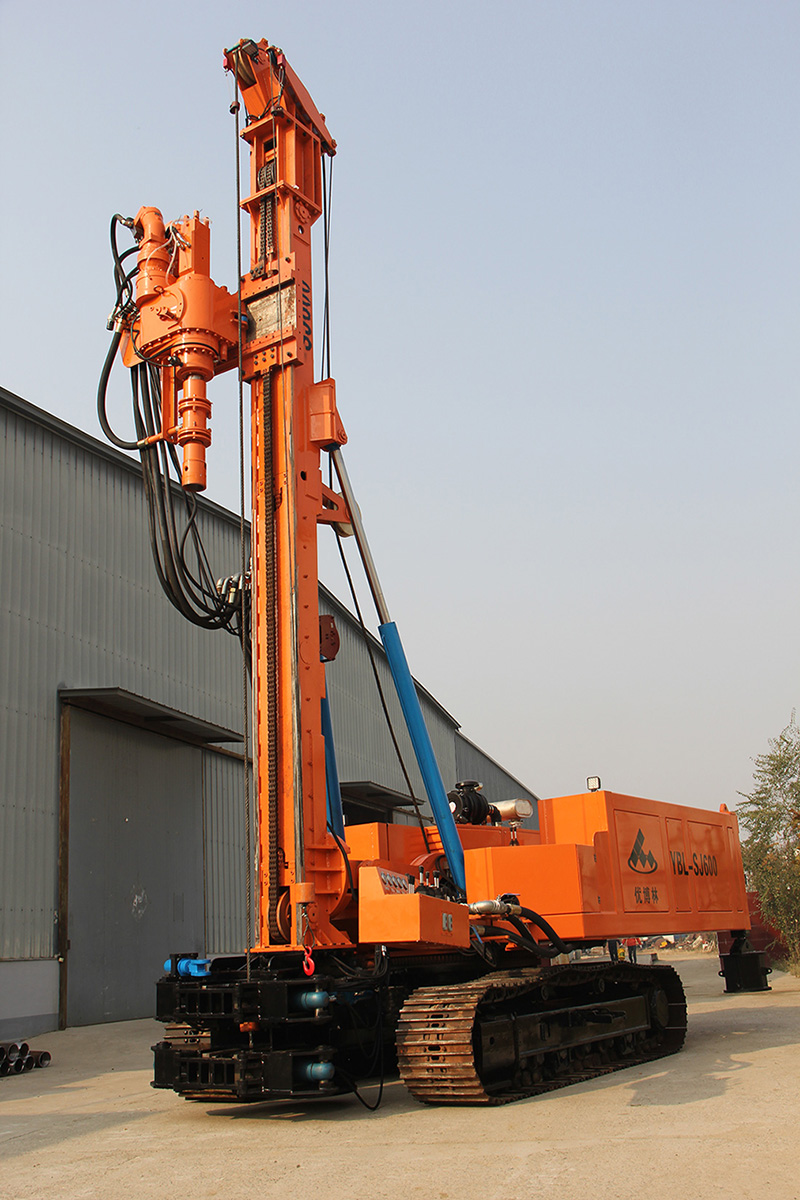

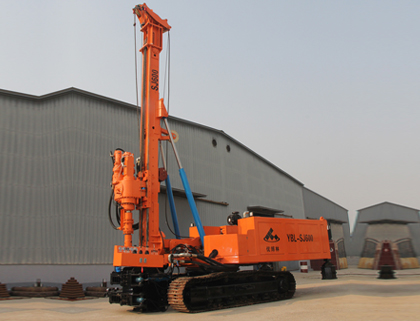

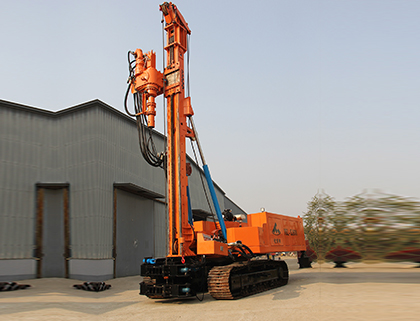

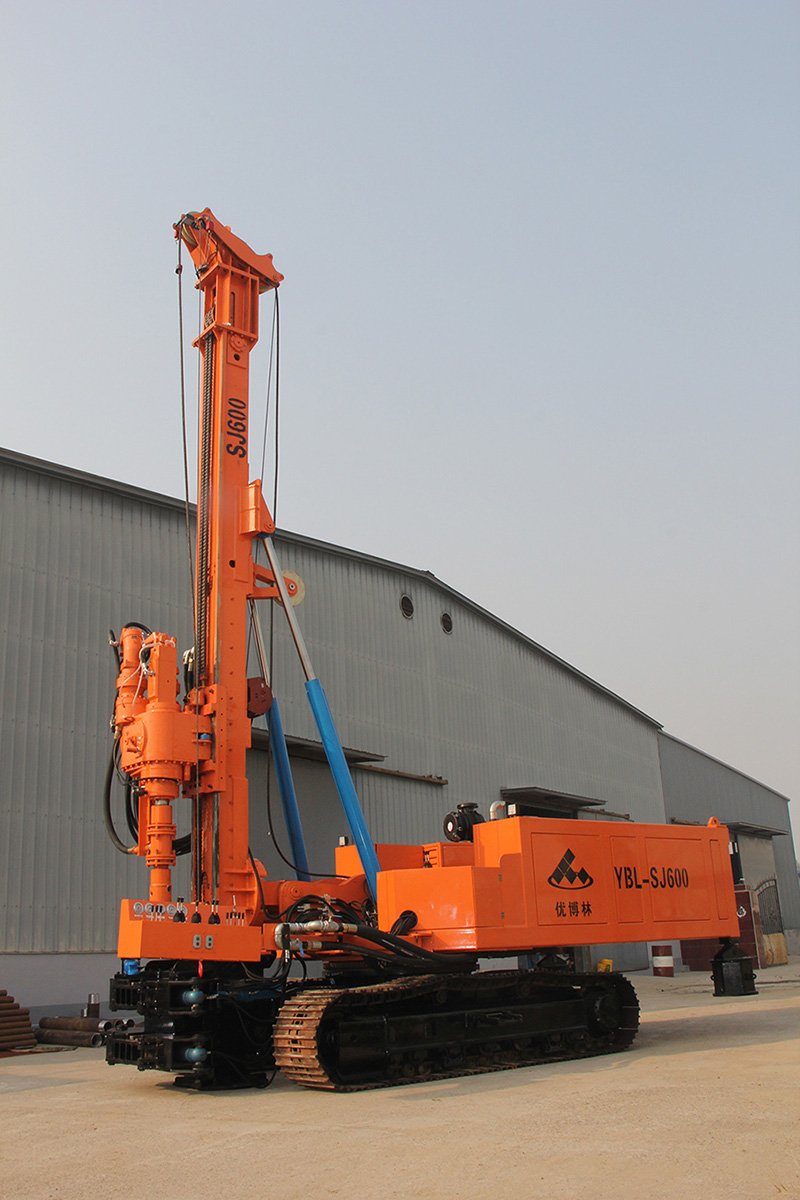

优博林水井钻机(YBL-SJ600)
- 优博林SJ系列水井钻机是优博林公司特别制造的一款钻机，他主要针对中、浅地层，特别是复杂地层施工使用的一种机型，最大钻孔用套管直径可达400mm；可以快速钻透较大的砂卵石地层...
优博林SJ系列水井钻机是优博林公司特别制造的一款钻机，他主要针对中、浅地层，特别是复杂地层施工使用的一种机型，最大钻孔用套管直径可达400mm；可以快速钻透较大的砂卵石地层。
特点1：六档调节、辅配液压冲击锤、大扭矩动力头，采用高频液压顶锤，双管钻进，对松散易坍塌地层钻透性强。
特点2：独特的水龙头（注水器）设计，保证动力头大扭矩高速旋转与高频率液压冲击工作时，高压水与高压气能顺利送至孔底。
YBL-SJ600 技术参数 Specification
| 动力源 Power | 柴油发动机Diesel Engine | |
康明斯发动机 |
power rating at 2200rpm |
kW |
160 | | 液压系统 | Hydraulic system |
|
| |
工作压力 |
operational pressure |
bar |
200～250 | |
液压泵流量 |
hydraulic pump |
|
| |
流量1 |
Q1 |
L/min |
200 | |
流量2 |
Q2 |
L/min |
200 | |
流量3 |
Q3 |
L/min |
50 | |
液压油箱容积 |
hydr.oil tank capacity(Max) |
L |
960 | | 钻机桅杆 | Drill mast type |
| SJ-002 | |
总长度 |
total length |
m |
12.6 | |
工作行程 |
free working length |
m |
7.0 | |
给进力(最大) |
feed force(Max) |
kN |
220 | |
起拔力(最大) |
pull back force(Max) |
kN |
310 | |
给进速度(最大) |
feed rate(Max) |
m/min |
50 | |
起拔速度(最大) |
retraction rate(Max) |
m/min |
36 | | 冲击式动力头 | Hydraulic Rotator | |
冲击频率(最大) |
impact rate(Max) |
次/分 |
800 | |
冲击功(最大) |
impact energy(Max) |
J |
1200 | |
转速 r/min |
低速 low speed gears |
高速 high speed gears | |
31 |
62 |
124 |
59 |
118 |
236 | |
扭矩 kNm |
28 |
14 |
14 |
11.8 |
5.9 |
5.9 | | 履带底盘 | Crawler base |
|
| |
行驶速度 |
crawler speed |
km/h |
2.6 | |
接地比压 |
ground pressure |
N/c㎡ |
6.33 | | 夹持器 | Clamp |
|
| |
钻具夹持范围 |
clamping Dia.(Max) |
(mm) |
Φ89～Φ420 | | 钻机外型尺寸 | Transport Dimensions |
|
| |
长×宽×高 |
(L×W×H) |
m |
12.6×2.8×3.3 | | 钻机质量 | Weight | t | ≈32 |
|
