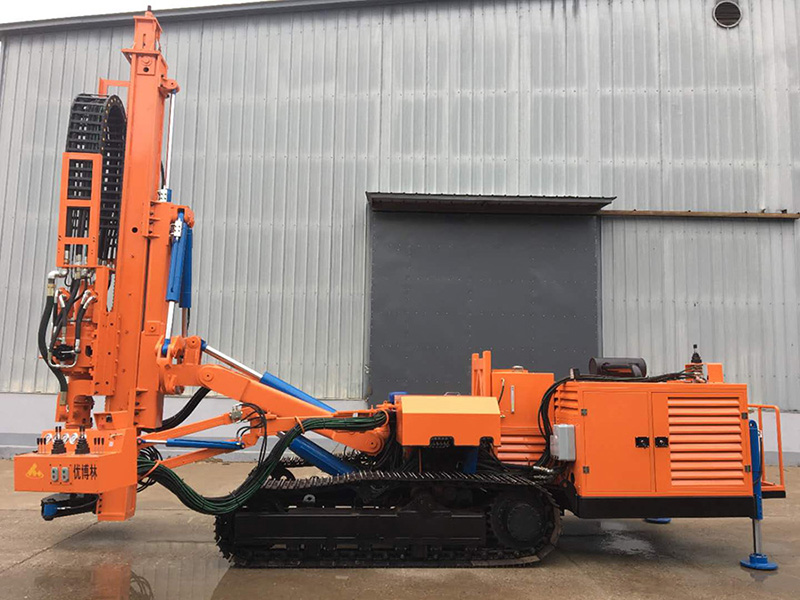

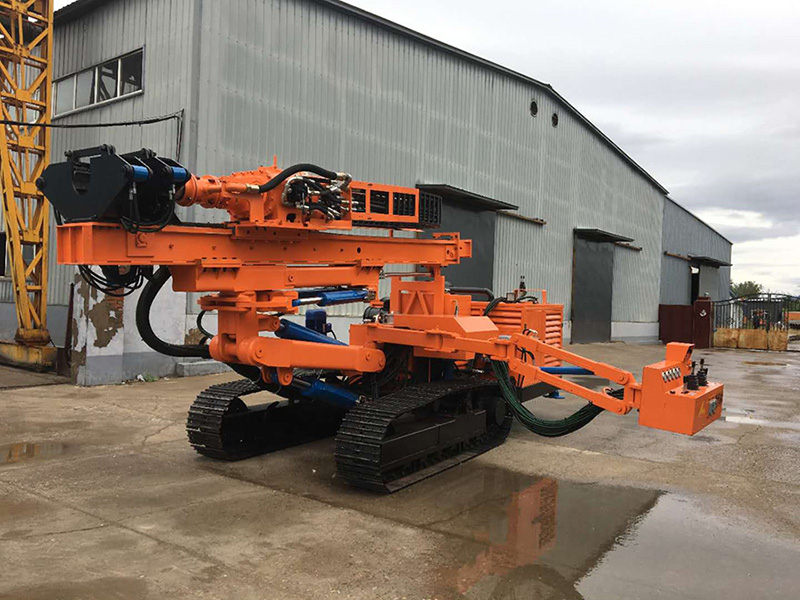

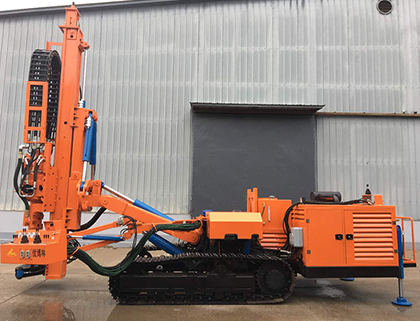

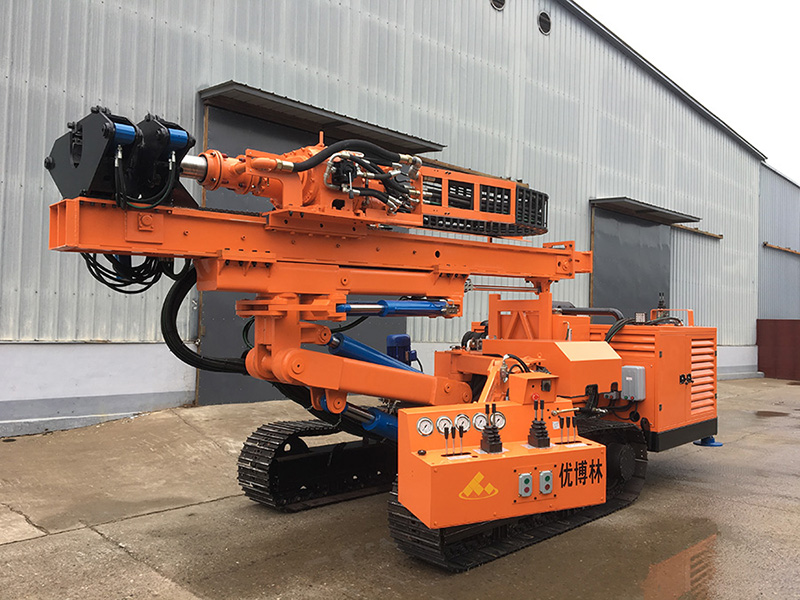

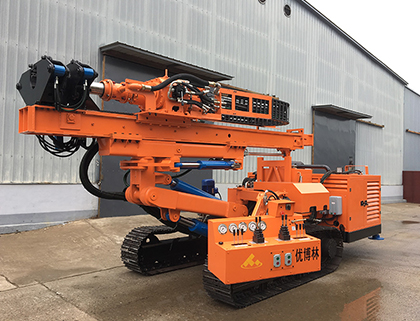

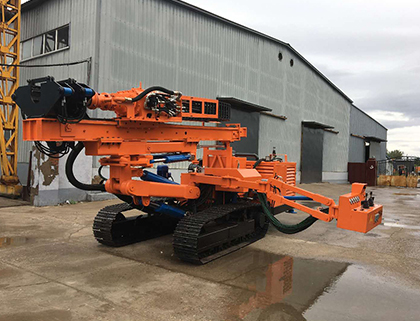

隧道多功能钻机(YBL-SD868-2)
- 优博林SD868-2型隧道多功能钻机是根据隧道施工实际要求而设计的一款钻机，也可称为隧道超前地质预报钻机。匹配两个动力源，一台是柴油机负责行走，在隧道内没有电源的情况下可...
优博林SD868-2型隧道多功能钻机是根据隧道施工实际要求而设计的一款钻机，也可称为隧道超前地质预报钻机。匹配两个动力源，一台是柴油机负责行走，在隧道内没有电源的情况下可以进行钻探施工；另一台是电动机动力源，这样在钻孔施工时没有机械废气排出，利于施工人员在狭窄洞内施工。
特点1：本钻机配备有柴油机和电动机双动力源，双动力源可以根据实际施工环境的要求任意选择动力模式，且每种模式都能非常好的完成使用功能。
特点2：本钻机采用液压顶驱六档变速动力头，能适用于各种地质施工要求；整机液压元件及辅助元件均采用国际知名品牌，性能优越，坚固耐用。
特点3：本钻机施工范围广，涵盖了隧道施工中的超前地质预报、地质岩心采样、隧道管棚施工、隧道水平注浆、隧道塌方后快速打通补给通道等各类隧道施工功能，在0～4.2米高度范围内可完成多角度施工。
YBL-SD868-2 技术参数Specification
| 动力源 Power | 柴油发动机Diesel Engine | |
康明斯发动机 |
power rating at 2200rpm |
kW |
132 | | 液压系统 | Hydraulic system |
|
| |
工作压力 |
operational pressure |
bar |
210～250 | |
液压泵流量 |
hydraulic pump |
|
| |
流量1 |
Q1 |
L/min |
145 | |
流量2 |
Q2 |
L/min |
145 | |
流量3 |
Q3 |
L/min |
30 | | 动力源 Power | 电动机Motor |
|
| |
输出功率1 |
power rating at 1470rpm |
kW |
75+11 | | 液压系统 | Hydraulic system |
|
| |
工作压力 |
operational pressure |
bar |
210～250 | |
液压泵流量 |
hydraulic pump |
|
| |
流量1 |
Q1 |
L/min |
94 | |
流量2 |
Q2 |
L/min |
94 | |
流量3 |
Q3 |
L/min |
22.4 | |
液压油箱容积 |
hydr.oil tank capacity(Max) |
L |
650 | | 钻机桅杆 | Drill mast type |
| YW-005 | |
总长度 |
total length |
m |
5.7 | |
工作行程 |
free working length |
m |
3.0 | |
给进力(最大) |
feed force(Max) |
kN |
50 | |
起拔力(最大) |
pull back force(Max) |
kN |
100 | |
给进速度(最大) |
feed rate(Max) |
m/min |
58 | |
起拔速度(最大) |
retraction rate(Max) |
m/min |
45 | | 冲击式动力头 | Hydraulic drifter |
| YBL-132 | |
冲击频率(最大) |
impact rate(Max) |
次/分 |
1000 | |
冲击功(最大) |
impact energy(Max) |
J |
835 | |
工作扭矩（最大） |
continuous work torque |
kNm |
15 | |
转速 |
rotary speed |
r/min |
20～160 | | 履带底盘 | Crawler base |
|
| |
行驶速度 |
crawler speed |
km/h |
1.6 | |
接地比压 |
ground pressure |
N/c㎡ |
7.9 | | 夹持器 | Clamp |
|
| |
钻具夹持范围 |
clamping Dia.(Max) |
(mm) |
Φ40～Φ200 | | 钻机外型尺寸 | Transport Dimensions |
|
| |
长×宽×高 |
(L×W×H) |
m |
7.75×2.3×2.7 | | 钻机质量 | weight | t | ≈15 |
|
