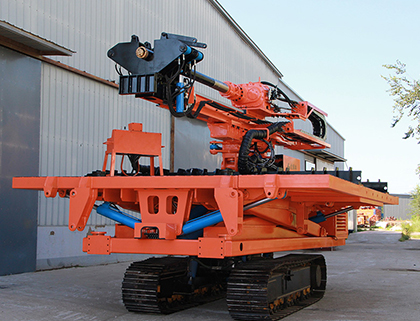

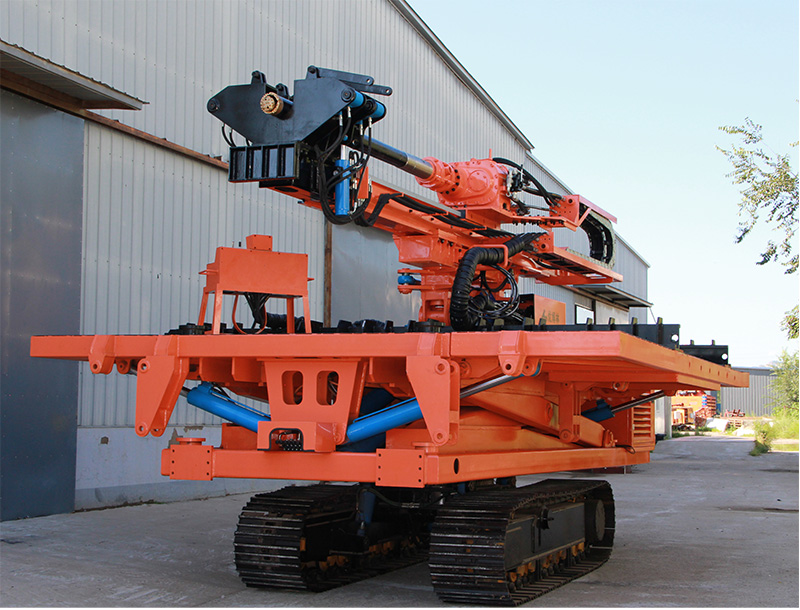

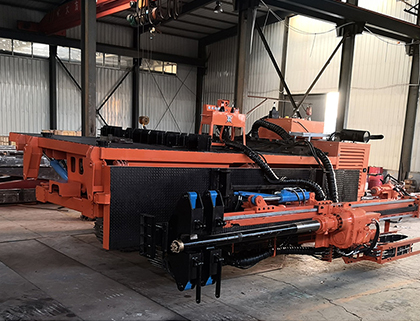

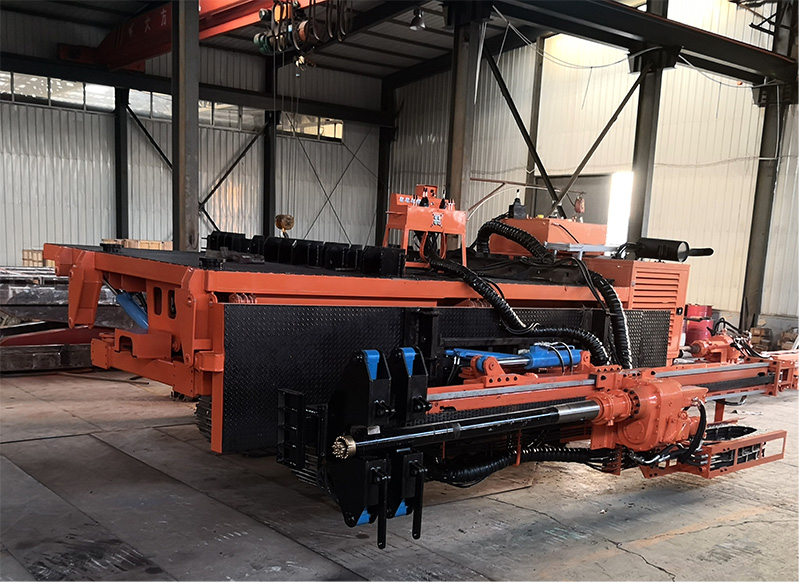

优博林平台升降钻机(YBL-TC50)
- 优博林TC-50平台升降钻机应用于隧道超高作业面的钻孔施工，为隧道掌子面0.5-7.6米高度范围内提供了一个有施工平台的钻机，上平台根据钻孔高度的需要可以升降调节钻孔工作高度，配备双...

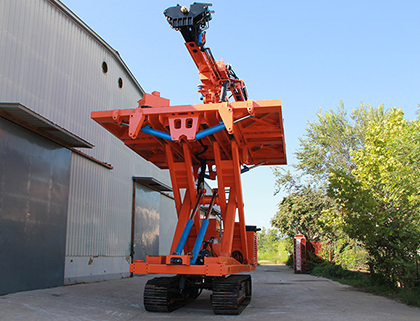

优博林TC-50平台升降钻机应用于隧道超高作业面的钻孔施工，为隧道掌子面0.5-7.6米高度范围内提供了一个有施工平台的钻机，上平台根据钻孔高度的需要可以升降调节钻孔工作高度，配备双动力源，为隧道复杂地质条件掘进提供强有力的保障。
特点1：管棚施工，旋喷、地质预报等机械的完美结合。
特点2：钻机与升降平台设备的完美结合，可以应付隧道中各种复杂工况，能满足在高空水平方向上的钻孔等施工。
| 动力源 Power | 柴油发动机Diesel Engine | |
康明斯发动机 |
power rating at 2200rpm |
kW |
132 | | 液压系统 | Hydraulic system |
|
| |
流量1 |
Q1 |
L/min |
145 | |
流量2 |
Q2 |
L/min |
145 | |
流量3 |
Q3 |
L/min |
30 | | 动力源 Power | 电动机Motor |
|
| |
输出功率 |
power rating at 1470rpm |
kW |
75+11 | | 液压系统 | Hydraulic system |
|
| |
流量1 |
Q1 |
L/min |
94 | |
流量2 |
Q2 |
L/min |
94 | |
液压油箱容积 |
hydr.oil tank capacity(Max) |
L |
650 | | 钻机桅杆 | Drill mast type |
| YW-005 | |
总长度 |
total length |
m |
5.7 | |
工作行程 |
free working length |
m |
3.0 | |
给进力(最大) |
feed force(Max) |
kN |
50 | |
起拔力(最大) |
pull back force(Max) |
kN |
100 | | 冲击式动力头 | Hydraulic drifter |
| YBL-132 | |
冲击频率(最大) |
impact rate(Max) |
次/分 |
1000 | |
冲击功(最大) |
impact energy(Max) |
J |
835 | |
工作扭矩（最大） |
continuous work torque |
kNm |
15 | |
转速 |
rotary speed |
r/min |
20～160 | | 履带底盘 | Crawler base |
|
| |
行驶速度 |
crawler speed |
km/h |
1.6 | |
接地比压 |
ground pressure |
N/c㎡ |
7.9 | | 夹持器 | Clamp |
|
| |
钻具夹持范围 |
clamping Dia.(Max) |
(mm) |
Φ40～Φ200 | | 钻机外型尺寸 | Transport Dimensions |
|
| |
长×宽×高 |
(L×W×H) |
m |
8×3.6×4.1 | | 钻机质量 | weight | t | ≈32 |
|
